芯动科技 LVDS 执行 LVDS TIA/EIA 协议。它具有低压点对点信号接口,使用差分驱动器通过恒定阻抗传输线连接到终端接收器。

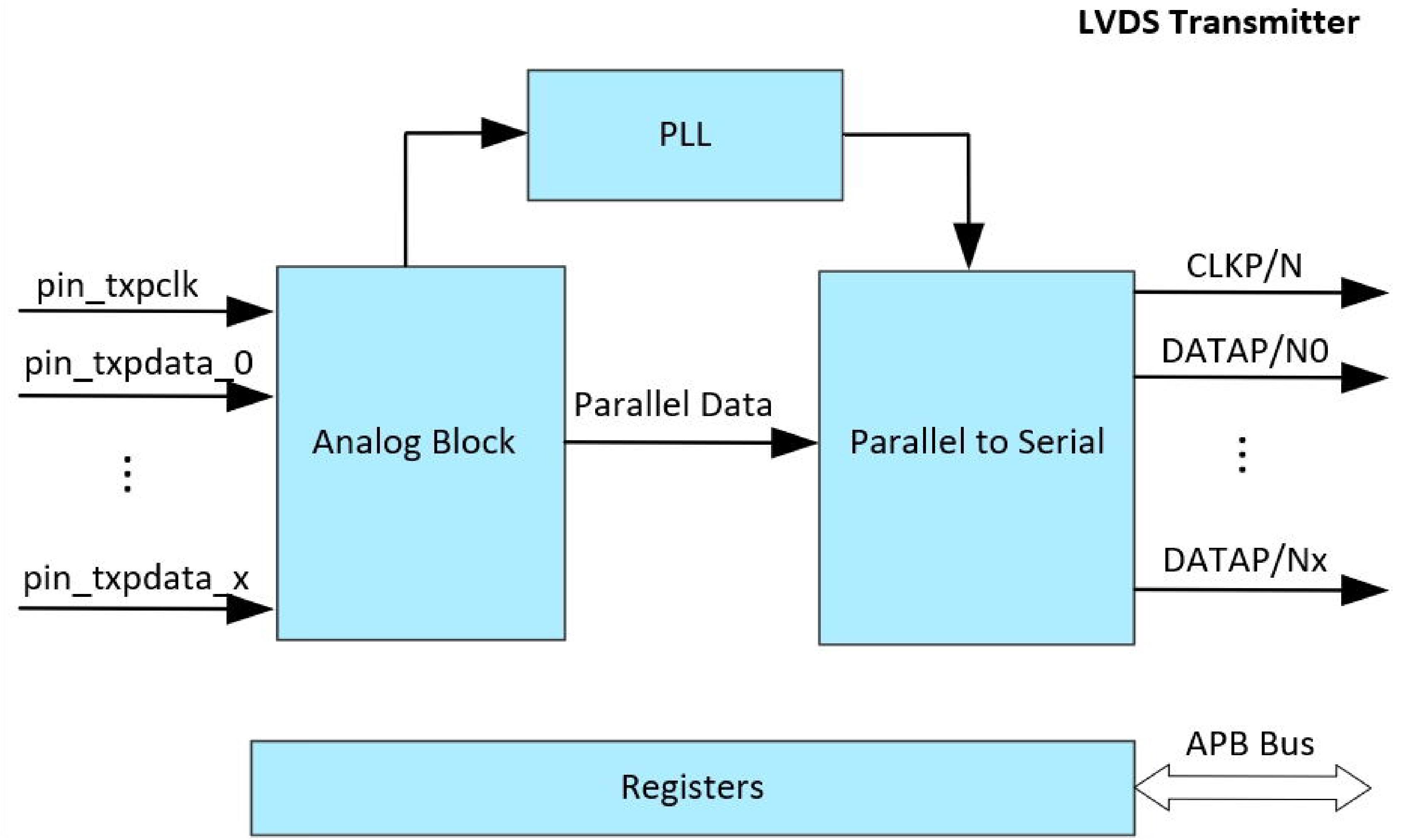

芯动科技 LVDS TX PHY 在单个集成电路中包含四个 7 位并行负载串行输出移位寄存器、一个 7x 时钟 PLL 和五个 LVDS 线路驱动器。芯动科技 LVDS RX PHY 包含串行到并行逻辑和 PLL。LVDS TX PHY 和 LVDS RX PHY 都包含寄存器组,可通过 APB 总线由寄存器配置。此外,芯动科技 LVDS TX PHY 和 芯动科技 LVDS RX PHY 都可以从 5 条通道扩展到 n 条通道(n 值由客户提供)。因此,TTL 线路分别延伸。
