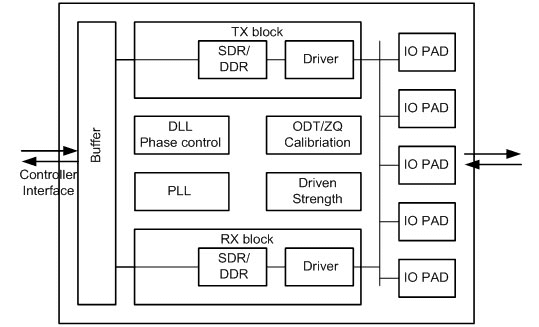

芯动科技 ONFI PHY 为需要访问 ONFI 兼容 NAND FLASH 设备的 IC 提供一站式物理接口解决方案。它针对低功耗和高速应用进行了优化，具有强大的时序兼容性和较小的硅片面积。它支持市场上所有的 ONFI NAND FLASH 组件。PHY 组件包含专门用于 NAND FLASH 的关键时序同步模块 (TSM) 以及具有可编程细粒度控制的低功耗/抖动 DLL，适用于任何 NAND FLASH 接口。
芯动科技 AXI 接口 ONFI 控制器（以下简称“控制器”）提供四个 AXI 通道连接到 芯动科技 ONFI PHY，符合 DFI 数字接口的规范。
该控制器采用两层架构，使接口灵活且易于转换为所需的多端口总线格式和时序。一层是 CPU 总线核心，能够承载单个或多端口 CPU 总线；另一层是控制器核心，用于与 DFI PHY 通信。两层之间使用 TX/RX 数据 FIFO（通用命令 FIFO）使内部控制器不受 CPU 总线核心变化的影响。
控制器的整体设计灵活、轻量，并且易于调整以适应 CPU 总线端口。它效率高，但门数却不是太大。DFI 和控制器上的所有接口时序都在 1x SDR 时钟域中，该时钟域可以是 PHY 核心速度的一半。该接口相当通用，支持高性能输入和输出数据流，在很宽的范围内达到高达 4800Mbps 的 ONFI 速度。
