Video DAC
芯动科技 视频 DAC IP 专为将模拟视频信号从视频源设备传输到显示设备而设计,可用于构建许多模拟视频接口,例如复合 (CVBS、AHD)、S-Video (Y/C) 和分量 (YPrPb、RGB/VGA) 视频接口。芯动科技 视频 DAC IP 提供可靠的模拟视频接口实现,可集成到多媒体设备中使用的 SOC 中。
数模转换器

芯动科技 视频 DAC IP 由数字逻辑和物理层组成。数字逻辑从 SoC 接收视频、时钟和控制信号。它将视频数据输出到物理层进行数模转换。物理层包含 1~4 个电流控制 DAC 通道、偏置和电缆检测电路。每个 DAC 接收 10 位并行输入数据,并将数字数据转换为模拟电流输出。更新率高达 350MHz。

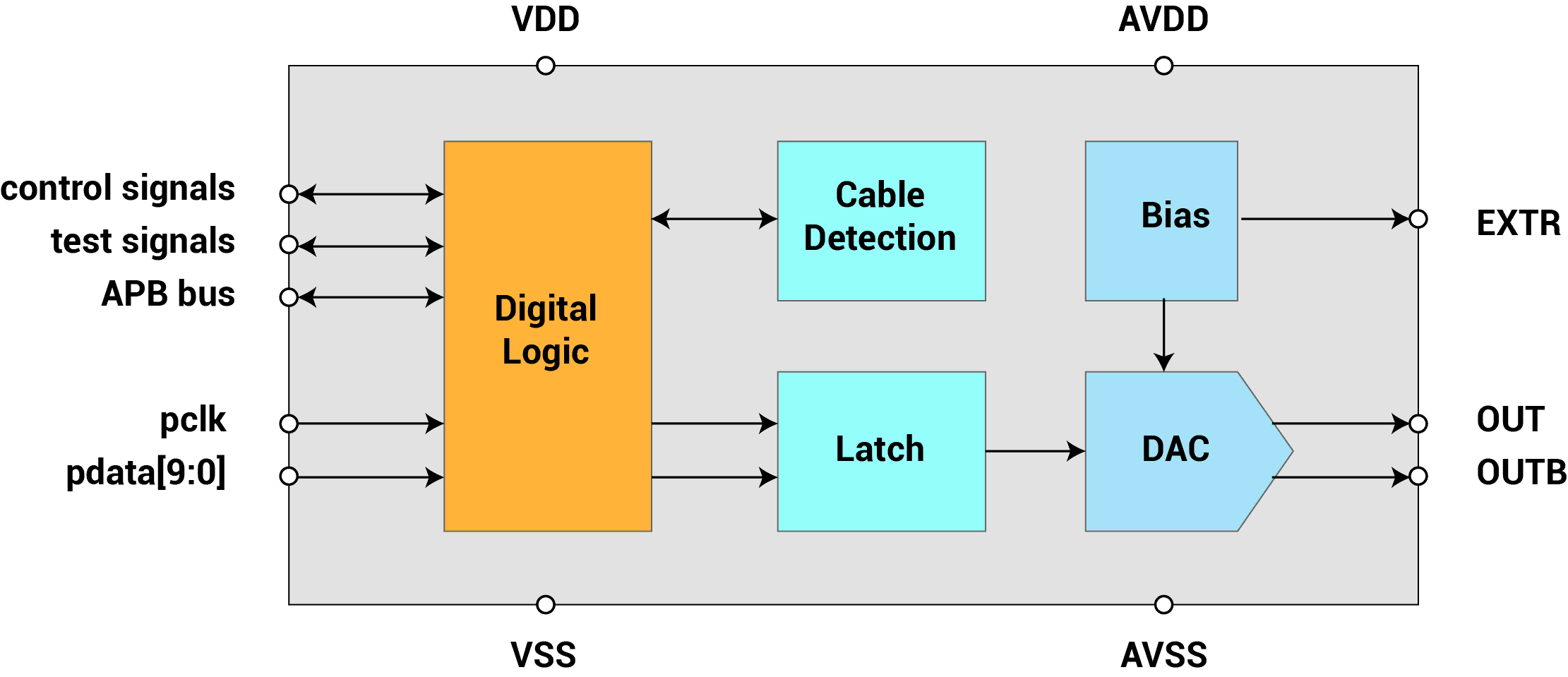

Video DAC 框图
视频 DAC 框图
  • 亮点
  • 功能
  • 标准交付物
  • 示例应用
